Baureihe TEBA 380 - 500 DG / DGHA

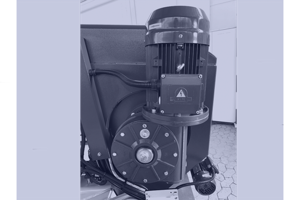

Motor mit angeflanschtem Getriebe

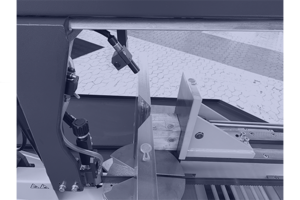

Sägebandführung mit beidseitigen Hartmetallplatten

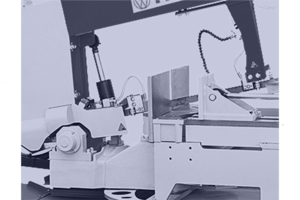

Klemmung durch verschiebbaren Schraubstock links und rechts
technische Daten
|
TEBA 380 DGHA
|
TEBA 500 DGHA
|
|
|---|---|---|
| Sägebandmaße, mm | 4.950 x 34 x 1,1 | 6.040 x 41 x 1,3 |
| Schnittgeschwindigkeit, m/min. | 15 - 90 | 15 - 90 |
| Motorleistung, kW | 3,3 | 4,2 |
| Gewicht, kg | 970 | 1.530 |
| Abmessungen (LxBxH), mm | 2.580 x 945 x 1.545 | 3.000 x 1.600 x 1.750 |
| mm bei 90° | 380 | 500 |
| mm bei +45° | 380 | 500 |
| mm bei +30° | 270 | 350 |
| mm bei 90° | 340 x 340 | 450 x 450 |
| mm bei +45° | 340 x 340 | 440 x 440 |
| mm bei +30° | 255 x 255 | 310 x 310 |
| mm bei 90° | 510 x 340 | 620 x 450 |
| mm bei +45° | 350 x 340 | 430 x 450 |
| mm bei +30° | 235 x 340 | 310 x 400 |
HIGHLIGHTS
- Motor mit angeflanschtem Getriebe
- Sägebandführung mit beidseitigen Hartmetallplatten
- Klemmung durch verschiebbaren Schraubstock links und rechts

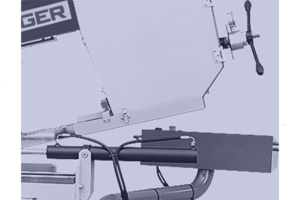

- Horizontaler hydraulischer Spannzylinder
- Bewegliches Bedienpanel
- Stufenlose Schnittgeschwindigkeit

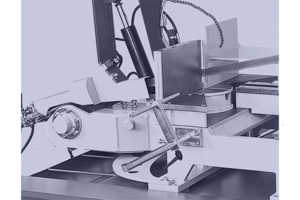

- Beidseitig stufenlose Gehrung +/- 30°
- Stufenloser Vorschub
- Vertikale Bandführung

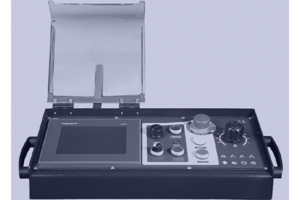

- Steuerung mit übersichtlichem Touchpanel, SD-Kartenslot für PLC-Speicherung und Höhenmessung des Säge Arms
Standardausstattung TEBA 380/ 500 DGHA:
- Schwerer Guss- Sägerahmen
- Schwerer Guss- Maschinentisch
- Schwerer Guss- Drehtisch , es ist kein Einsägen bei Gehrungen notwendig

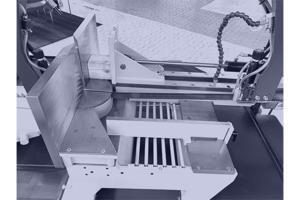

- Schwerer Guss- Materialspannstock
- Stufenlose Schnittgeschwindigkeit
- Stufenloser Vorschub
- Elektrische Schnitthöhenbegrenzung
- Untergestell mit Kühlmitteleinrichtung
- Komplette elektrische Ausrüstung 400 V, 50 Hz
