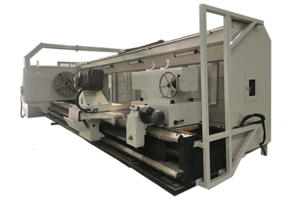

WDR 1200 Baureihe Schwerzerspanung

bis zu 5.000 mm Spitzenweite
massives Gussbett
4-Stufen Getriebe

technische Daten

WDR 1200
Spitzenhöhe, mm 650
Max. Umlauf-Ø über Bett, mm 1.290
Max. Dreh-Ø ü. Querschlitten, mm 880
Max. Spitzenweite, mm 1.500/ 2.000/ 3.000/ 4.000/ 5.000
Bettbreite, mm 755
Spindelnase DIN 55026 A2-15
Spindelbohrung, mm 130
Verfahrweg X-Achse, mm 650
Verfahrweg Z-Achse, mm 1.350/ 1.850/ 2.850/ 3.850/ 4.850
Spindeldrehzahl-Bereich, U/min 500
Anzahl/ Drehzahlbereich, min 4 / 5-40/ 10-80/ 25-200/ 100-500
Pinolenweg, mm 300
Kegel MK MK 6
Pinolendurchmesser, mm 160
Spindelmotor, kW 37
Wiederholgenauigkeit, mm X/Z: +/- 0,012/ 0,035
Positioniergenauigkeit, mm X/Z: +/- 0,02 / 0,045
Vorschub Z/X-Achse, mm/min 0-4.000
Eilgang Z/X, mm/min. 4.000
Maschinengewicht, ca. kg 11.200/ 12.000/ 13.500/ 15.000/ 16.500
Abmessungen (LxBxH), mm 5.500/ 5.500/ 6.500/ 7.500/ 8.500 x 2.650 x 2.200

Highlights

  • Reitstock programmierbar
  • Reitstockweg über gesamte Länge
  • Flachgeführt
  • Gute Zugänglichkeit
  • Integrierter Späneförderer
  • Angetriebene Werkzeuge
  • 4-Stufen Getriebe mit automatischer Getriebestufe
  • Konstante Schnittgeschwindigkeit
  • 1 elektronisches Handrad
  • Führungen induktionsgehärtet, geschliffen und Turcite gegenbeschichtet
  • Präzisionskugelumlaufspindel gehärtet und geschliffen Güteklasse C3
  • Hauptspindel NSK Leger
  • Spritz- und Späneschutz mit Schiebetür und integriertem Sichtfenster aus Sicherheitsglas
  • Automatische Zentralschmierung der Führungsbahnen und des Spindelstocks
  • Reitstock mit manuellem Pinolenhub 1 : 4 Übersetzung MK 6 mit Schleppeinrichtung
  • 4-Backenplanscheibe Durchmesser 1.000 mm
  • Komplette Kühlmitteleinrichtung
  • Spindelölkühler
  • Maschinenleuchte
  • Reduzierung von Spindelbohrung auf Morsekegel
  • feste Körnerspitze
