Obróbka części standardowych
Tokarki płaskie
Narzędzia sterowane

Dane techniczne

WDC 460 A
WDC 560 A
WDC 760 A x 2000
W magazynie
Maszyna demonstracyjna
Maks. średnica nad łóżem, mm 460 560 760
Maks. Średnica nad suportem poprzecznym, mm 285 390 420
Maks. Średnica toczenia w mostku, mm 635 810 -
Maks. długość toczenia, mm 860 630 /1.140 /1.650 /2.660 1650
Maks. Długość toczenia w kłach, mm 1.250 1.000 /1.500 /2.000 /3.000 2.000
Szerokość łoża, mm 318 345 345
Końcówka wrzeciona A2-6 A2-8 A2-11
Otwór wrzeciona, mm 62 87 155
Zakres prędkości wrzeciona, obr. 4.500 5.000 2.000
Ręczna regulacja konika Stożek pinoli konika MK 5 MK 5 MK 6
Wysuw pinoli, mm 140 200 300
Średnica pinoli, mm 73 75 105
Moc napędu, kW 9 /11 12 /15 15 / 18
Przejazd w osi Z, mm 900 1.190 1190
Szybki przesuw osi Z/X, mm/min. 7.000 /5.000 7.000 /5.000 7.000 /5.000
Dokładność powtarzania, mm +/- 0,005 +/- 0,005 +/- 0,005
Dokładność pozycjonowania, mm +/- 0,01 +/- 0,01 +/- 0,01
Wymiary (dł. x szer. x wys.), mm 3.330x2.100x2.230 2.970 /3.670 /4.170 /5.170x2.100x2.230 5600 x 2500 x 2260 mm
Masa maszyny, ok. kg 2.200 2.700 /2.900 /3.200 /4.000 -

HIGHLIGHTS:

  • Solidne żeliwne łoża na nóżkach
  • Średnica toczenia od: 460 - 560 mm
  • Rozstaw osi od: 1,000 - 3,000 mm
  • H - konstrukcja

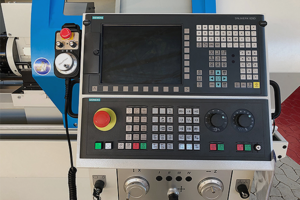

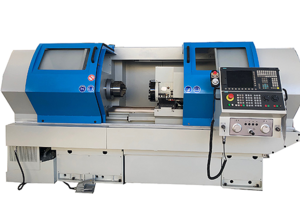

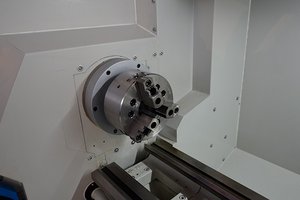

Obrazy
